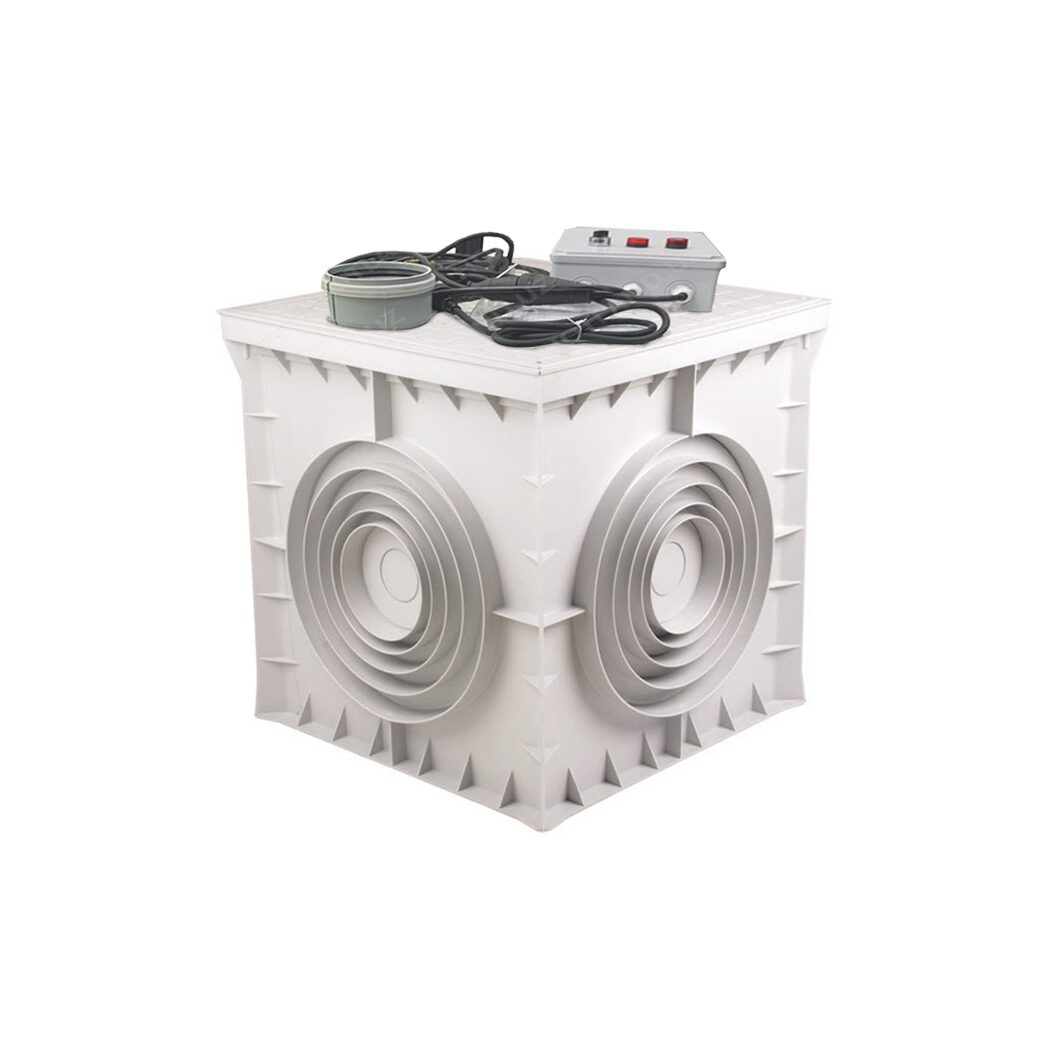

Фекальная станция 125л + EBARA DW VOX
Перекачивание бытовых сточных вод, содержащих фекалии. Позволяет располагать санузлы и/или кухонные помещения ниже уровня коллектора, а также в удаленных местах, где не возможно или нецелесообразно устройство самотёчной канализации емкость 125л.
НАЗНАЧЕНИЕ
• Откачка бытовых и промышленных стоков
• Осушение колодцев и горных выработок
• Осушение подземных полостей
• Перекачка жидкостей с взвешенными включениями и волокнами
• Откачка воды, проникающей в помещения
• Откачка бытовых стоков
• Откачка содержимого выгребных ям
ОСОБЕННОСТИ КОНСТРУКЦИИ
• Кабель питания длиной 10 м (H07 RN-F - 1 фаза, FG50K - 3 фазы)
• Поставка с поплавковым реле или без него
• Одноканальное или вихревое рабочее колесо (VOX) и фланец (F)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Максимальная глубина погружения: 7 м
• Максимальная температура жидкости: 40°C
• Максимальный размер твердых частиц: 50 мм
• 2-полюсный асинхронный электродвигатель двигатель с
внутренней вентиляцией
• Класс изоляции: F
• Класс защиты: IPХ8
• Однофазный ток напряжением 230 В ± 10%, 50 Гц
Трехфазный ток напряжением 400 В ± 10%, 50 Гц
• Встроенный конденсатор и термореле, автоматически
возвращающееся в рабочее состояние для однофазного двигателя
• Защиту для трехфазного двигателя обеспечивает заказчик
• Модель с резьбовым соединением: всасывание 50, подача G2
• Модель с фланцевым соединением: подача 50 DN 50
МАТЕРИАЛЫ
• Корпус насоса, рабочее колесо, опора уплотнения, крышка и
корпус электродвигателя - из нержавеющей стали AISI 304
• Вал - нержавеющая сталь AISI 303
• Двойное торцовое уплотнение с масляной полостью:
- верхнее (со стороны двигателя) - графит/керамика/бутадиен-
нитрильный каучук (NBR)
- нижнее (со стороны насоса) - SiC/SiC/бутадиен-нитрильный
каучук (NBR)
• Распорная втулка из чугуна G20 (только для DW-DW VOX 300)
| Модель | P2 | конденсатор | Ток поглощения, А | л/мин | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | ||||
| Одна фаза 230 В | Три фазы 400 В | л.с | кВт | мкФ | Vc | 1~ | 3~ | м3/ч | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 |
| Напор Н, м | ||||||||||||||||
| DW 75 M | DW 75 | 0,75 | 0,55 | 20 | 450 | 3,9 | 1,5 | 8,0 | 6,3 | 4,8 | 3,4 | 2,2 | - | - | - | - |
| DW 100 M | DW 100 | 1 | 0,75 | 25 | 450 | 5,9 | 2,1 | 10,6 | 8,7 | 7,1 | 5,5 | 4,0 | 2,6 | - | - | - |
| DW 150 | 1,5 | 1,1 | 31,5 | 450 | 7,3 | 2,8 | 13,1 | 11,3 | 9,5 | 7,7 | 5,9 | 4,2 | 2,4 | - | - | |
| DW 200 | 2 | 1,5 | - | - | - | 3,6 | 16,6 | 15,0 | 13,3 | 11,4 | 9,5 | 7,5 | 5,4 | 3,3 | - | |
| DW VOX 75 M | DW 300 | 3 | 2,2 | - | - | - | 5 | 20,0 | 18,3 | 16,6 | 15,1 | 13,3 | 11,3 | 9,3 | 7,2 | 5,0 |
| DW VOX 100 M | DW VOX 75 | 0,75 | 0,55 | 20 | 450 | 3,9 | 1,4 | 6,3 | 5,0 | 3,5 | 1,6 | - | - | - | - | - |
| DW VOX 150 M | DW VOX 100 | 1 | 0,75 | 25 | 450 | 5,8 | 2,1 | 7,9 | 6,7 | 5,3 | 3,7 | 1,9 | - | - | - | - |
| DW VOX 150 | 1,5 | 1,1 | 31,5 | 450 | 7,3 | 2,8 | 10,2 | 9,0 | 7,6 | 6,1 | 4,1 | 2,1 | - | - | - | |
| DW VOX 200 | 2 | 1,5 | - | - | - | 3,3 | 12,5 | 11,2 | 9,8 | 8,3 | 6,4 | 4,2 | 1,6 | - | - | |
| DW VOX 300 | 3 | 2,2 | - | - | - | 4,4 | 15,7 | 14,7 | 13,9 | 12,6 | 10,7 | 8,4 | 6,1 | 3,6 | - | |
