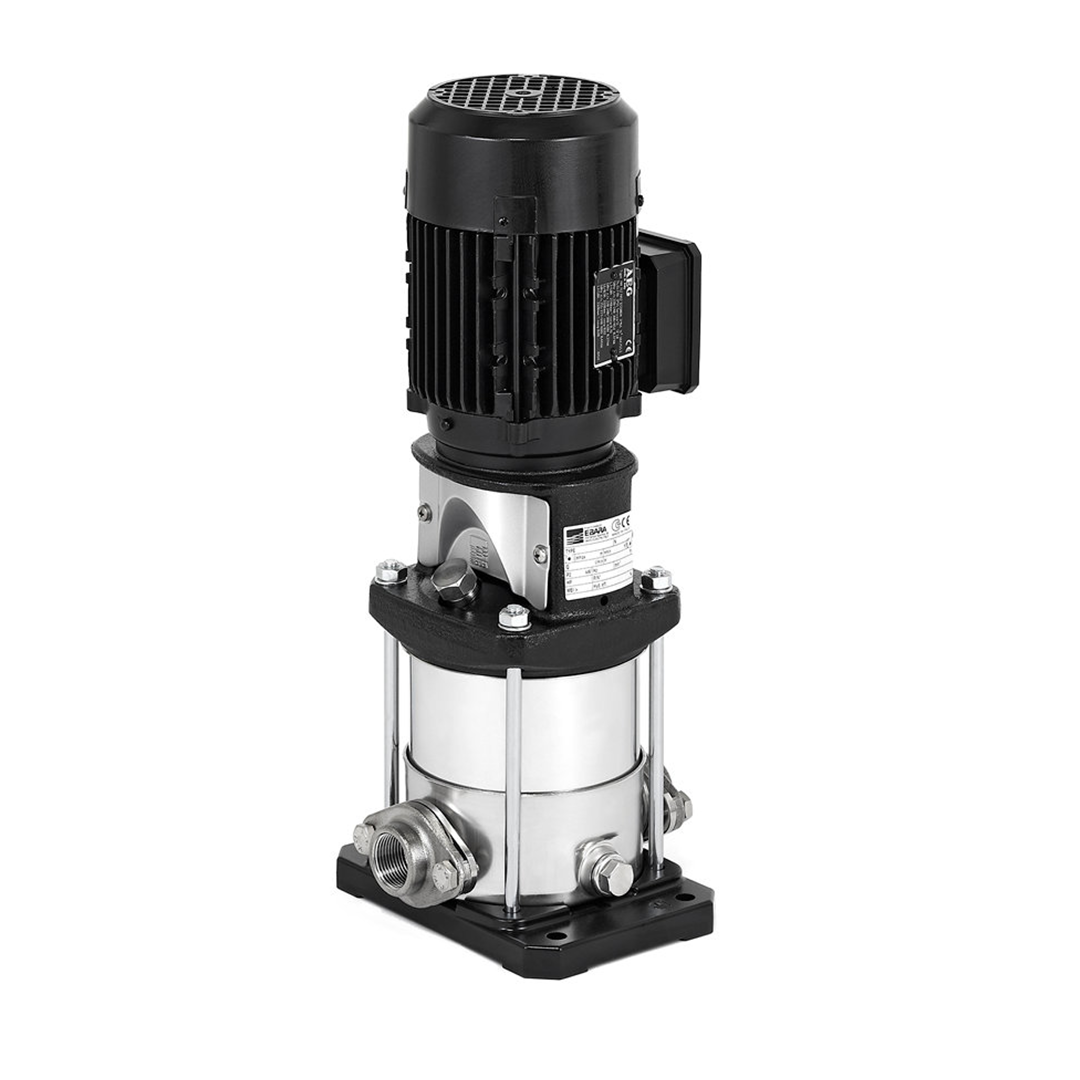

Вертикальный многоступенчатый насос EBARA EVMG/I32 4-1 FS/7.5 IE3
ПРИМЕНЕНИЕ
• Пригодны для систем повышения давления коммунального, промышленного, сельскохозяйственного и пожарного назначения
• Системы первичной подготовки воды
• Обратный осмос, фильтрация и т. д.
• Перекачивание умеренно агрессивных жидкостей
• Питание котлов
• Системы мойки
• Системы отопления и кондиционирования воздуха
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
• Надежность, прочность, низкий уровень шума, простота обслуживания
• Насосы EVM могут сочетаться со стандартными двигателями IEC
• Современные технические решения
• Вертикальные многоступенчатые насосы EVM (гидравлические части) соответствуют Директиве 94/9/CE по оборудованию ATEX (относятся к группе II, категории 2), зоны 1 и 2, температурный класс Т2 и Т4
• Овальные ответные фланцы, исполнение «N», включены в комплект поставки
• Круглые ответные фланцы, исполнение «F» , в качестве аксессуаров
• Сертификация WRAS для стандартного исполнения EVM 3-5-10-18
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление: 16 бар, 25 бар,
30 бар только для EVM32 - EVM45
• Температура жидкости от -15 до +120 °C
• Максимальное содержание твердых частиц: 50 ppm
(размер частиц 0,1-0,25 мм или менее)
• Максимальное содержание ионов хлора: 500 ppm
• MEI > 0,4
ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Высокоэффективные двигатели класса IE3 от 7,5 до 22 кВт
• Высокоэффективные двигатели класса IE2 от 0,75 кВт
• Асинхронный 2-полюсный двигатель с внутренней вентиляцией
• Класс изоляции F
• Класс защиты IP55
• Однофазное напряжение 230 В ±10 % 50 Гц, трехфазное напряжение 230/400 В ±10 %, 50 Гц (до 4 кВт включительно), трехфазное напряжение 400/690 В ±10 % (от 5,5 кВт и выше)
• Защита с автоматическим выключателем должна быть предусмотрена потребителем
МАТЕРИАЛЫ
• Нижний корпус насоса, внешний кожух, диск уплотнения, рабочие колеса, диффузоры, кожух вала, крышка соединения и небольшие детали, контактирующие с жидкостью, из AISI 304 (EVM), AISI 316 (EVML)
[исполнение «EVMG» — кожух насоса из чугуна, гидравлическая часть из AISI 304]
• Стяжки и небольшие детали, не контактирующие с жидкостью, из оцинкованной стали
• Вал из AISI 316
• Подшипники, контактирующие с жидкостью, из карбида вольфрама
• Основание двигателя из чугуна (EVMG), чугуна/AISI 304 (EVM), чугуна/ AISI 316
• Торцевое уплотнение из SiC/графита/EPDM (EVM-EVMG 3-5-10-18)
• Торцевое уплотнение из SiC/графита/FPM (EVML 3-5-10-18)
• Торцевое уплотнение с картриджем по стандарту из SiC/графита/FPM (Модель EVML 32-45-64) (F — круглые ответные фланцы, N — овальные ответные фланцы)
• Кольца футеровки из PTFE
| Модель | кВт | Л.С. | Вел. | Макс. раб. давление (Мпа) | Q= Подача | ||||||||||||
| л/ мин 0 | 20 | 40 | 60 | 75 | 100 | 130 | 150 | 200 | 250 | 300 | 350 | 400 | |||||
| м3/ч 0 | 1.2 | 2.4 | 3.6 | 4.5 | 6.0 | 7.8 | 9 | 12 | 15 | 18 | 21 | 24 | |||||
| Н= Напор (м) | |||||||||||||||||
| EVM 3 2N5/0.37 EVM 3 3N5/0.37 EVM 3 4N5/0.55 EVM 3 5N5/0.55 EVM 3 6N5/0.75 EVM 3 7N5/0.75 EVM 3 9N5/1.1 EVM 3 11N5/1.1 EVM 3 13N5/1.5 EVM 3 15N5/1.5 EVM 3 18F5/2.2 EVM 3 22F5/2.2 EVM 3 26F5/3.0 |
0.37 0.37 0.55 0.55 0.75 0.75 1.1 1.1 1.5 1.5 2.2 2.2 3 |
0.5 0.5 0.75 0.75 1 1 1.5 1.5 2 2 3 3 4 |
71 71 71 71 80 80 80 80 90S 90S 90L 90L 100 |
1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,5 2,5 2,5 |
18,6 27,9 37,2 46,5 56,0 65,0 84,0 102,0 121,0 140,0 167,0 205,0 242,0 |
16,7 25,1 33,4 42,0 50,0 58,5 75,0 92,0 109,0 125,0 151,0 184,0 217,0 |
14,0 20,9 27,9 34,9 42,0 49,0 63,0 77,0 90,5 105,0 126,0 154,0 182,0 |
10,3 15,5 20,6 25,8 30,9 36,1 46,5 56,5 67,0 77,5 92,5 113,0 134,0 |
6,6 9,9 13,2 16,5 19,8 23,1 29,7 36,3 43,0 49,5 59,5 72,5 86,0 |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
- - - - - - - - - - - - - |
| EVM 5 2N5/0.37 EVM 5 3N5/0.55 EVM 5 4N5/0.75 EVM 5 5N5/1.1 EVM 5 6N5/1.1 EVM 5 7N5/1.5 EVM 5 8N5/1.5 EVM 5 10N5/2.2 EVM 5 11N5/2.2 EVM 5 12N5/2.2 EVM 5 14N5/3.0 EVM 5 16N5/3.0 EVM 5 18F5/4.0 EVM 5 19F5/4.0 EVM 5 22F5/4.0 EVM 5 24F5/5.5 |
0.37 0.55 0.75 1.1 1.1 1.5 1.5 2.2 2.2 2.2 3 3 4 4 4 5.5 |
0.5 0.75 1 1.5 1.5 2 2 3 3 3 4 4 5.5 5.5 5,5 7,5 |
71 71 80 80 80 90S 90S 90L 90L 90L 100 100 112 112 112 132S |
1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,5 2,5 2,5 2,5 |
20,2 30,2 40,5 50,5 60,5 70,5 80,5 102,0 113,0 123,0 143,0 164,0 184,0 194,0 225,0 246,0 |
- - - - - - - - - - - - - - - - |
18,4 27,6 36,8 46,0 55,0 64,5 73,5 93,5 103,0 112,0 131,0 150,0 168,0 178,0 206,0 224,0 |
16,9 25,3 33,8 42,0 50,5 59,0 67,5 86,0 94,5 103,0 120,0 138,0 155,0 163,0 189,0 206,0 |
15,4 23,1 30,8 38,6 46,5 54,0 61,5 79,0 86,5 94,5 110,0 126,0 142,0 150,0 173,0 189,0 |
12,2 18,4 24,5 30,6 36,7 43,0 49,0 63,0 69,5 75,5 88,0 101,0 113,0 120,0 139,0 151,0 |
6,9 10,3 13,8 17,2 20,6 24,1 27,5 36,6 40,5 44,0 51,0 58,5 66,0 69,5 80,5 88,0 |
- - - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - - |
| EVM 10 2N5/0.75 EVM 10 3N5/1.1 EVM 10 4N5/1.5 EVM 10 5N5/2.2 EVM 10 6N5/2.2 EVM 10 8N5/3.0 EVM 10 10N5/4.0 EVM 10 11N5/4.0 EVM 10 12N5/5.5 EVM 10 14N5/5.5 EVM 10 15F5/5.5 EVM 10 16F5/7.5 EVM 10 18F5/7.5 EVM 10 20F5/7.5 EVM 10 22F5/11 |
0.75 1.1 1.5 2.2 2.2 3 4 4 5.5 5.5 5.5 7.5 7.5 7.5 11 |
1 1,5 2 3 3 4 5,5 5,5 7,5 7,5 7,5 10 10 10 15 |
80 80 90S 90L 90L 100 112 112 132S 132S 132S 132S 132S 132S 160M |
1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 2,5 2,5 2,5 2,5 2,5 |
22,0 33,0 44,0 55,0 66,0 88,0 110,0 121,0 134,0 157,0 168,0 179,0 202,0 224,0 246,0 |
- - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - |
21,0 31,6 42,0 52,5 63,0 84,0 105,0 116,0 130,0 151,0 162,0 173,0 194,0 216,0 238,0 |
20,4 30,5 40,5 51,0 61,0 81,5 102,0 112,0 126,0 147,0 158,0 168,0 189,0 210,0 231,0 |
18,9 28,4 37,8 47,5 57,0 75,5 94,5 104,0 118,0 138,0 148,0 158,0 177,0 197,0 217,0 |
17,6 26,4 35,2 44,0 53,0 70,5 88,0 97,0 111,0 130,0 139,0 148,0 167,0 185,0 204,0 |
13,2 19,8 26,4 33,0 39,5 52,5 66,0 72,5 86,5 101,0 108,0 115,0 129,0 144,0 158,0 |
7,8 11,7 15,6 19,5 23,4 31,2 39,0 43,0 55,0 64,5 69,0 73,5 83,0 92,0 101,0 |
- - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - |
| EVM 18 2F5/2.2 EVM 18 3F5/3.0 EVM 18 4F5/4.0 EVM 18 5F5/5.5 EVM 18 6F5/5.5 EVM 18 7F5/7.5 EVM 18 8F5/7.5 EVM 18 10F5/11 EVM 18 12F5/11 EVM 18 14F5/15 EVM 18 15F5/15 EVM 18 16F5/15 |
2.2 3 4 5.5 5.5 7.5 7.5 11 11 15 15 15 |
3 4 5,5 7,5 7,5 10 10 15 15 20 20 20 |
90L 100 112 132S 132S 132S 132S 160M 160M 160M 160M 160M |
1,6 1,6 1,6 1,6 1,6 2,5 2,5 2,5 2,5 2,5 2,5 2,5 |
32,0 48,0 64,0 80,0 96,0 112,0 128,0 162,0 194,0 227,0 243,0 259,0 |
- - - - - - - - - - - - |
- - - - - - - - - - - - |
- - - - - - - - - - - - |
- - - - - - - - - - - - |
- - - - - - - - - - - - |
31,0 46,0 61,5 77,0 92,0 108,0 123,0 157,0 189,0 220,0 236,0 252,0 |
30,3 45,5 60,5 75,5 91,0 106,0 121,0 155,0 186,0 217,0 233,0 249,0 |
28,5 43,0 57,0 71,5 85,5 100,0 114,0 147,0 177,0 206,0 221,0 236,0 |
25,7 38,6 51,5 64,5 77,0 90,0 103,0 134,0 160,0 187,0 201,0 214,0 |
21,9 32,8 44,0 54,5 65,5 76,5 87,5 116,0 139,0 162,0 174,0 186,0 |
17,2 25,7 34,3 43,0 51,5 60,0 68,5 93,5 112,0 131,0 141,0 150,0 |
11,6 17,4 23,2 29,0 34,8 40,5 46,5 69,0 83,0 96,5 104,0 110,0 |
